了解更多分散機廣義上是攪拌機的一種。由于采用高速攪拌器(如圓盤鋸齒型攪拌器)可以在局部形成很強的紊流,通常對物料有很強的分散乳化效果。所以對這類高速攪拌機又稱為分散機。分散機主要分為升降式分散機和釜用分散機,升降式分散機按升降方式又可以分為:液壓升降分散機,氣動升降分散機,手搖升降分散機等。
一、分散機介紹

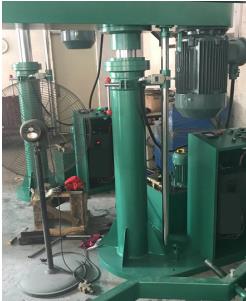

分散機主要由動力傳動裝置、液壓提升裝置、控制系統等組成。動力傳動裝置主要由電動機、傳動鏈、攪拌螺旋等組成。液壓提升裝置又由液壓油路、換向閥、液壓管道、活塞等組成。分散機用途主要是針對不同粘度漿狀的液體原料進行粉碎、分散、乳化、混合,通過分散盤上下劇齒的高速運轉,對物料進行高速的強烈的剪切、撞擊、粉碎、分散,達到迅速混合、溶解、分散、細化的功能,廣泛應用在涂料、油墨、顏料、膠粘劑等化工產品。
二、XFC550系列在分散機上的應用
1.系統要求:
? 端子控制啟停。
? 外接轉速表,通過AO1~GND接0~10V,0~1500r/min轉速表
? 如果機器設備停機,物料就會在一定時間內穩定下來,甚至凝固,所以需要穩定運行,不出現偷停、卡機現象。
? 剛啟動時,主軸較低速度下,啟動瞬間電流較大,要求力矩較大。

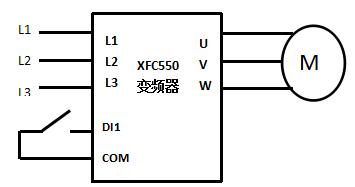

2.現場控制圖
三、方案優勢:
主軸電機變頻功率:7.5kw/380v(額定電流17A)
減速時間:10S; 加速時間:10S
控制方式:采用V/F控制,端子控制啟停
運行頻率范圍:0-50HZ可調
滿載啟動瞬時最大電流:20A;穩定運行電流13A左右
為了保證分散機高速運行過程中,對物料進行粉碎、分散,達到混合、溶解、分散的質量,特別要求變頻器穩定運行,XFC550變頻器(5.5KW-45KW)經過現場調試,啟動效果明顯,啟動電流沖擊較小,運行平穩,到目前為止變頻器運行正常,已完全達到客戶機器設備要求,客戶對此非常滿意。

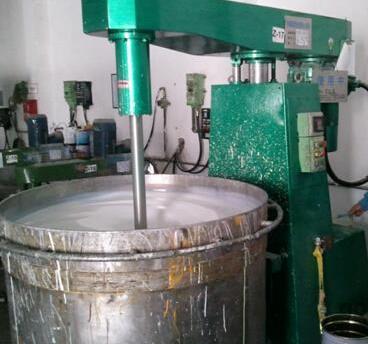

四、現場實例
