變頻器在鍋爐改造中的應用

  • 小編
  • 2020-06-02 11:44:14

一、工頻控制系統缺陷

鍋爐給水泵是連續恒速運行的,且流量的控制是通過調節管路中調節閥和支路回流實現的,采用調節閥調節時,由于閥門開度的減小,水泵出口的壓力上升,閥門兩邊的壓差將增大,造成能量的浪費同時還易損害閥門和軸承的磨損。
鍋爐的鼓(引)風機的風量隨溫度(負壓)變化而經常產生變化的,采用閥門調節,操作不便還不易控制準確,高速運行的風機產生的噪音對環境也產生的污染。由于長時間高速運行,風機軸承和電機溫升都很高,設備的使用壽命降低。
二、工藝要求

爐膛負壓保持穩定。

汽包水位保持穩定。
三、變頻控制方案
1、鼓、引風機連鎖:

只能先啟動引風機,鼓風機才能啟動,鼓風機無法單獨開啟。若引風機掉電鼓風機立即停機。
2、引風機

鍋爐引風機閉環控制原理框圖如圖所示,采用微差變送器、變頻器、引風機組成的壓力閉環回路自動控制引風機的轉速,使爐膛保持穩定的微負壓。

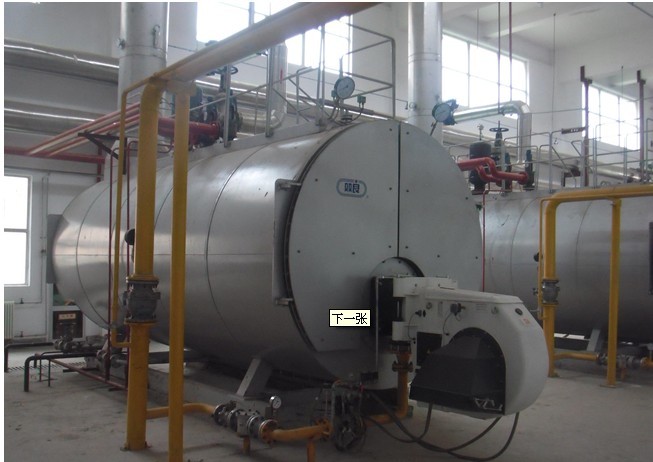

變頻器在鍋爐改造中的應用(圖1)

3、鼓風機

鼓風機變頻改造閉環控制原理框圖如圖所示,采用溫度變送器、變頻器、鼓風機組成的溫度閉環回路自動控制鼓風機的轉速。

4、給水泵

給水泵變頻改造閉環控制原理框圖如圖所示,采用壓力變送器、變頻器、給水泵組成的壓力閉環回路自動控制給水泵的轉速,使汽包水位保持穩定值。

5、系統有變頻運行和工頻運行兩種方式,當變頻出現故障時,可切換到工頻運行。

四、變頻控制優勢

★節能效果明顯。

容易實現協調控制和閉環控制。

實現電機軟起動,減小沖擊電流。

降低設備運行損耗,延長設備使用壽命。
