西馳XFC550變頻器在研磨機上應用

  • 小編
  • 2020-06-02 11:39:46

研磨機是用涂上或嵌入磨料的研具對工件表面進行研磨的磨床。主要用于研磨工件中的高精度平面、內外圓柱面、圓錐面、球面、螺紋面和其他型面。研磨機的主要類型有圓盤式研磨機、轉軸式研磨機和各種專用研磨機。

一、研磨機工作原理

單面研磨機工作原理:將被磨、拋材料放于研磨盤上,研磨盤逆時鐘轉動,修正輪帶動工件自轉,重力加壓的方式對工件施壓,工件與研磨盤作相對運轉磨擦,來達到研磨拋光目的。

雙面研磨機的工作原理:上、下研磨盤作相反方向轉動,工件在載體內作既公轉又自轉的游星運動。磨削阻力小,不損傷工件,而且兩面均勻磨削生產效率高。有光柵厚度控制系統,加工后的產品厚度公差可控制。雙面研磨機的裝置包括兩個研磨盤,游輪,四個電機,太陽輪,修面機等。

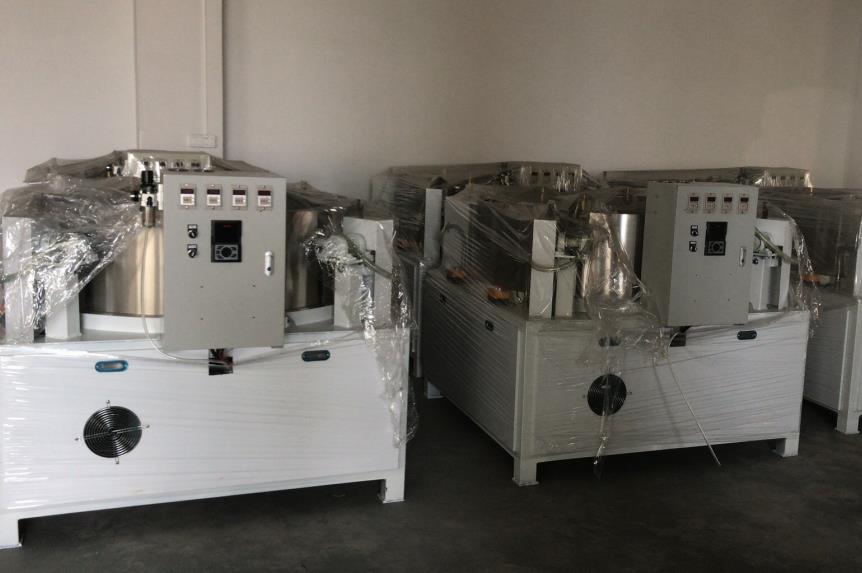

西馳XFC550變頻器在研磨機上應用(圖1)

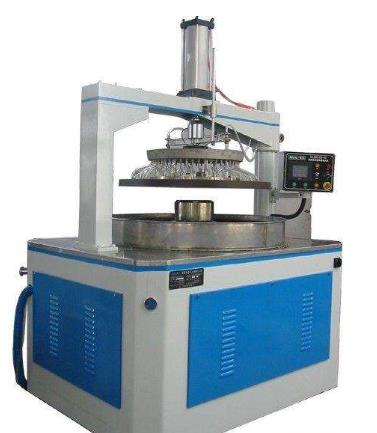

西馳XFC550變頻器在研磨機上應用(圖2)

二、XFC550系列在研磨機上的應用

1.系統要求:

☆ 要求輸出力矩大,不能保持低頻時加工效率穩定;

☆ 根據需要自動運行或者調速功能;

☆ 運行轉速平穩,不抖動;

☆ 能與上位機實現通訊功能;

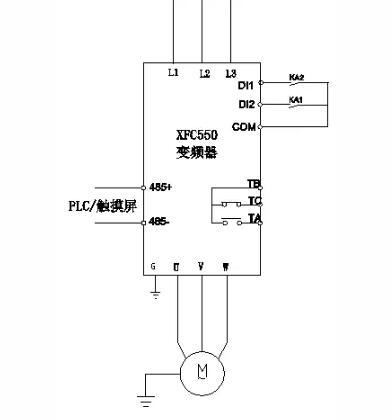

2.應用接線圖:

西馳XFC550變頻器在研磨機上應用(圖3)

三、方案優勢

☆ 粗磨低速力矩大,精磨高速運行平穩;

☆ 減速時間:10S; 加速時間:10S;

☆ 控制方式:采用V/F控制,端子控制啟停;

☆ 運行頻率有PLC給定;

☆ 運行頻率范圍可調;

☆ 滿載啟動瞬時電流小,對電網無沖擊;

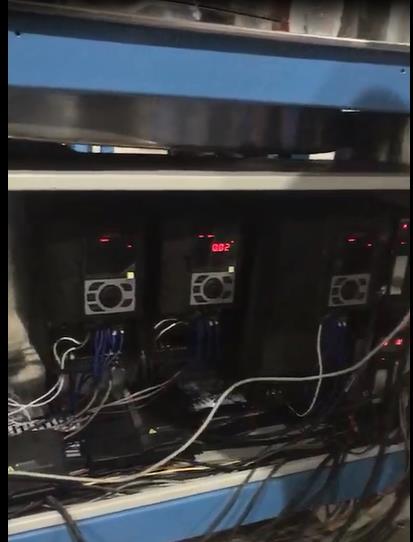

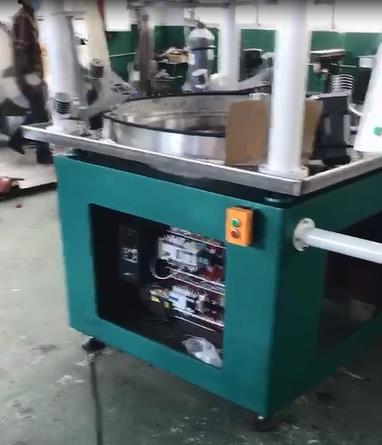

四、應用案例

西馳XFC550變頻器在研磨機上應用(圖4)

西馳XFC550變頻器在研磨機上應用(圖5)

西馳XFC550變頻器在研磨機上應用(圖6)
