XFC550E系列變頻器在永磁水泵上應用

  • 西馳電氣
  • 2024-05-20 08:52:01

一、永磁同步水泵工作原理

水泵的效率,除泵體結構的特性外,主要是電機的效率,用電機作泵動力,泵的機組效率就高了。泵體一般效率是在50-70%,如果選用效率比異步電機高10%的永磁同步電機,那泵的機組效率就能提高5-7%。永磁同步電機特點是速度越高優勢越明顯,它的轉速可以根據要求來設計,速度高時,電機體積小,耗材少,單位功率的成本低。同步電機的恒轉速功能使泵在電網電壓變化時能使流量和揚程保持不變,能寬電壓使用而保持工作的良好穩定性。

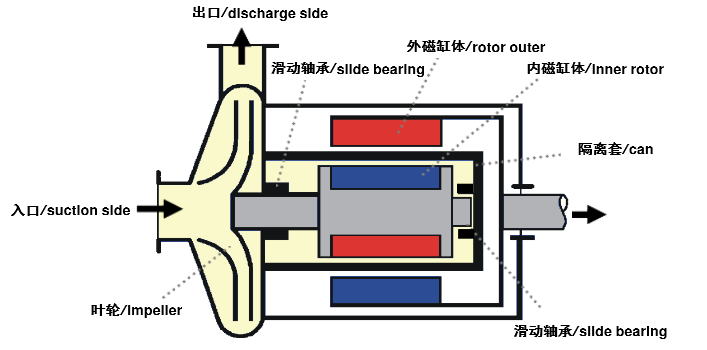

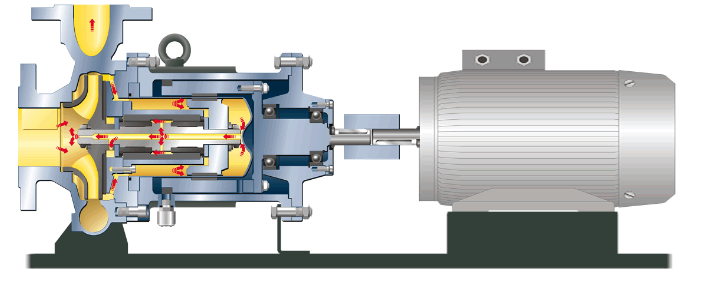

永磁水泵工作原理圖如下:



二、系統要求

1、變頻器完整控制同步電機;

2、需要穩定運行,不出現突停、卡頓現象;

3、具有結構緊湊、穩定性好、噪音低、操作維修方便;

4、要具有內置PID功能,根據壓力自動調節頻率。

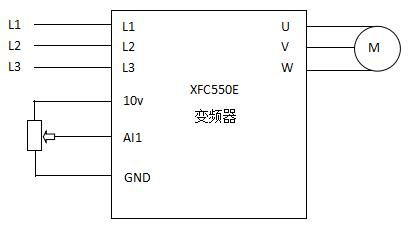

三、現場控制圖


四、方案優勢

1、XFC550E變頻器控制了永磁同步電機;

2、節能,可以實現節電20%-40%,能實現綠色用電;

3、控制方式:采用SVC矢量控制;

4、運行頻率范圍:根據壓力,0-50Hz頻率可自動調整;

5、運行合理,由于是軟起和軟停,使水泵的壽命大大提高。

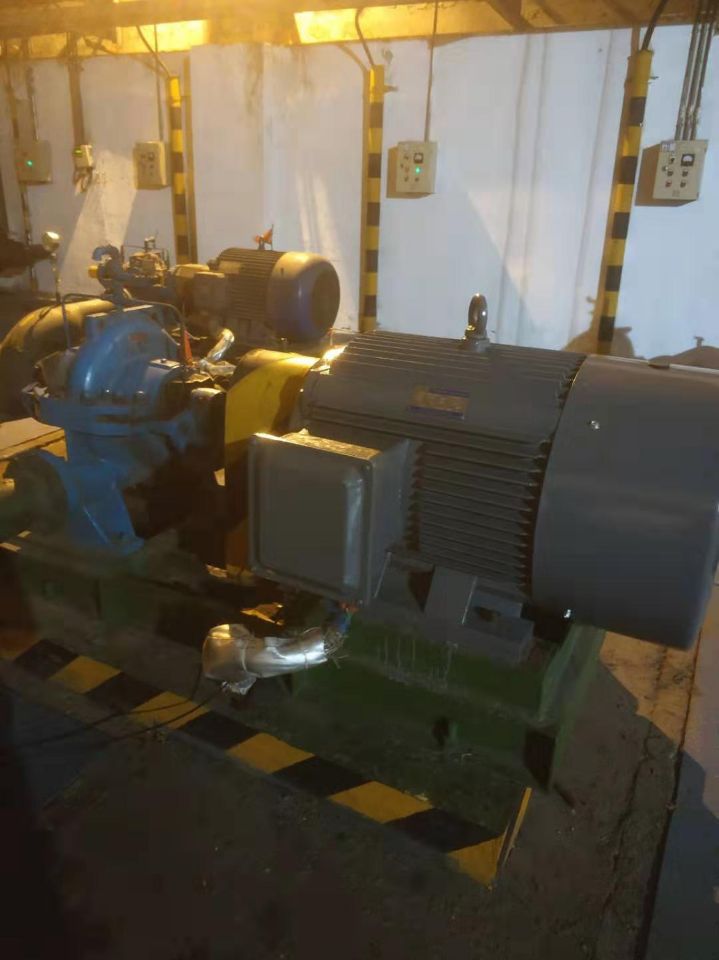

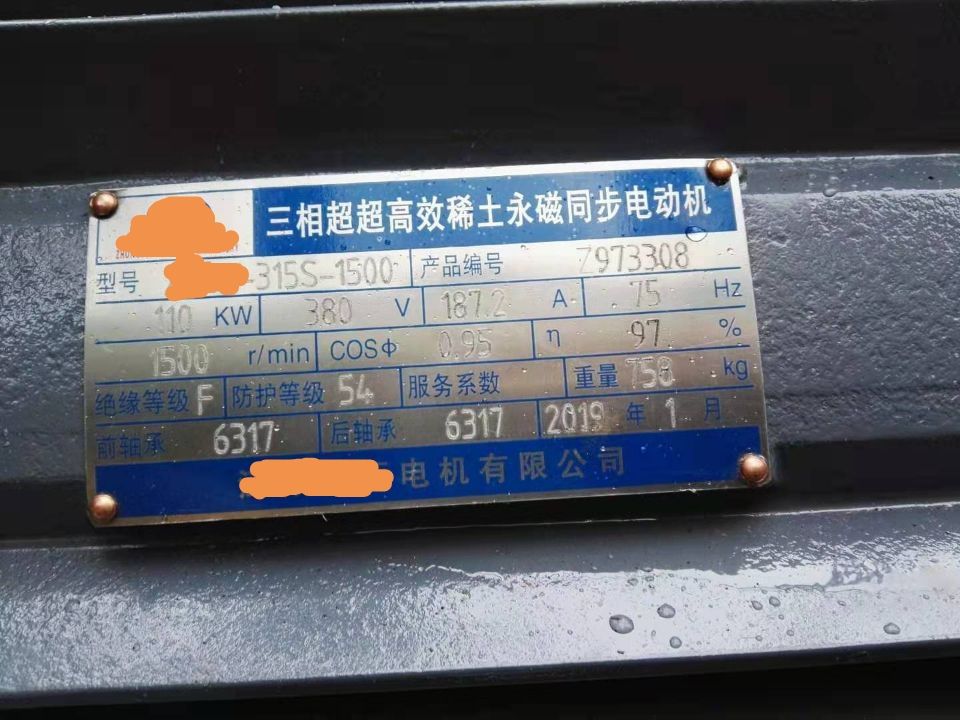

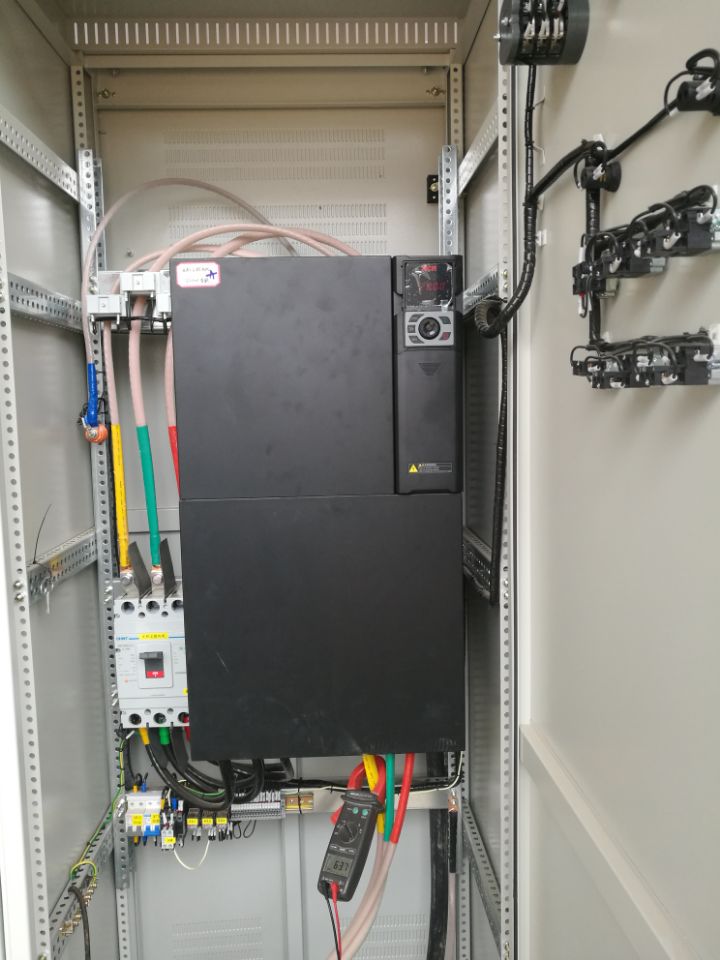

五、現場案例
