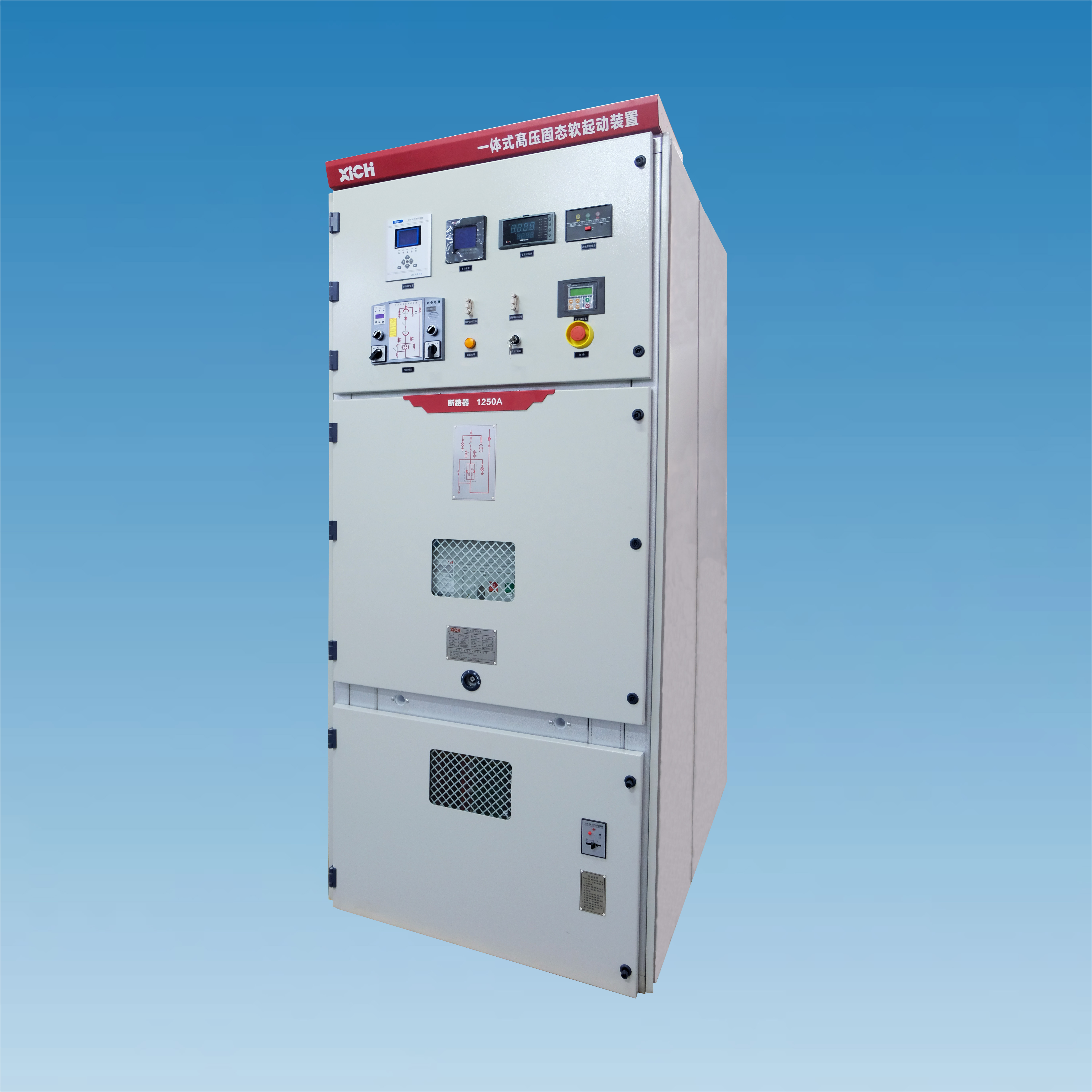

CMV-E系列一體式高壓固態軟起動裝置是為了滿足不同客戶多元化需求,便捷客戶的使用簡便性,而推出的一款一體式高壓固態軟起動裝置。
1、將開關柜、軟起動柜、旁路柜三合一的一體化設計,體積小,安裝方便;
2、標準配置中包括網側真空斷路器和旁路真空接觸器,無需配置運行柜或開關柜,高設計成本一去不復返;
3、體積小,同等功率下體積為其它方式軟起動的50%-60%,安裝方便,節約空間。適合任何地方安裝,與其它設備布置沒有距離要求;
4、柜體選用敷鋁鋅板,經CNC機床加工,完全金屬鎧裝,組裝式結構,組合方案廣,采用先進的多重折邊工藝,用拉鉚螺母螺栓連接,且精度高、抗腐蝕、重量輕、強度高、零件通用性強;
5、可配裝國產的ZN63A—12(VSI)系列或進口VD4系列真空斷路器,適用性廣、可靠性高、實現長年免維護;
6、各類手車按模數積木式變化,保證同規格車可自由互換,不同規格車絕對不能進入;
7、高可靠的聯鎖裝置,完全滿足“五防”要求;
8、斷路器室和電纜室可分別加裝加熱器,防止凝露與腐蝕發生;
9、各高壓室均有泄壓通道,確保人身安全;
10、面門裝有觀察窗,可觀察室內元件工作狀態;
11、防護等級:IP40。
注:斷路器可抽出,閥體不可抽出

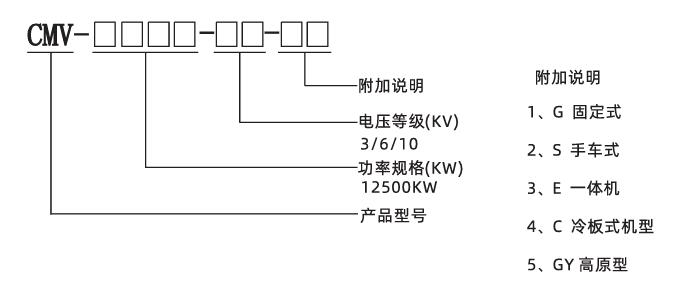

項目 | 基本參數 |
負載種類 | 三相高壓鼠籠式異步電機、同步電機 |
交流電壓 | 3000---10000VAC |
工作頻率 | 50HZ/60HZ±2HZ |
相序 | CMV允許在任何相序下工作(可通過參數設定) |
旁路接觸器 | 具有直接起動容量的接觸器 |
控制電源 | AC/DC(110-220V)±15% |
瞬時過電壓保護 | dv/dt吸收網絡 |
起動頻次 | 1-3次(每小時) |
環境條件 | 環境溫度:-20-+50℃;相對濕度:5%--95%無凝露;海拔小于1500米(大于1500米需降容使用) |
保護功能 | |
缺相保護 | 在起動或運行過程中,斷開主電源的任意相 |
運行過流保護 | 運行過流保護設定:20~500%le |
相電流不平衡保護 | 相電流不平衡保護:0~100% |
過載保護 | 過載保護級別:10A、10、15、20、25、30、OFF |
欠載保護 | 欠載保護級別:0~99%;欠載保護動作時間;0~250S |
起動超時 | 起動時間限制:0~120S |
過壓保護 | 主電源電壓高于額定值的120%時,過壓保護 |
欠壓保護 | 主電源電壓低于額定值的70%時,欠壓保護 |
相序保護 | 允許在任何相序下工作(可通過參數設定) |
接地保護 | 接地電流大于設定值時保護 |
通訊說明 | |
通訊協議 | Modbus RTU |
通訊接口 | Rs485 |
網絡連接 | 每臺CMV可與31臺CMV設備連網通訊 |
功能 | 通過通訊接口可以觀察運行狀態、編程 |
操作界面 | |
顯示 | LCD(液晶)顯示/觸摸屏顯示 |
語言 | 中、英文 |
鍵盤 | 6個觸摸式薄膜按鍵 |
儀表顯示 | |
主電源電壓 | 顯示三相主電源電壓 |
三相電流 | 顯示三相主回路電流 |
數據記錄 | |
故障記錄 | 記錄最近15次故障信息 |
起動次數記錄 | 記錄本裝置的起動次數 |
額定電壓 (KV) | 規格型號 | 額定電流 (A) | 規格尺寸(寬×深×高) | ||
G(固定式) | S(手車式) | E(一體機) | |||
3kV | CMV-400-3 | 100 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 |
CMV-630-3 | 150 | ||||
CMV-710-3 | 170 | ||||
CMV-1300-3 | 320 | ||||
CMV-1600-3 | 400 | 1300*1660*2300 (冷板) | / | / | |
CMV-2400-3 | 577 | ||||
6kv | CMV-420-6 | 50 | 1000(800)×1500×2300 | ||
CMV-630-6 | 75 | ||||
CMV-1250-6 | 150 | ||||
CMV-1400-6 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-1600-6 | 200 | ||||
CMV-2500-6 | 300 | ||||
CMV-2650-6 | 320 | ||||
CMV-3300-6 | 400 | 1300*1660*2300 (冷板) | / | / | |
CMV-4150-6 | 500 | ||||
CMV-4800-6 | 577 | ||||
CMV-5000-6 | 601 | 3000*1500*2300 | 3000*1500*2300 | 3000*1500*2300 | |
CMV-5500-6 | 661 | ||||
CMV-6000-6 | 722 | ||||
CMV-6500-6 | 782 | ||||
CMV-7200-6 | 866 | ||||
10kv | CMV-420-10 | 30 | 1000(800)×1500×2300 | ||
CMV-630-10 | 45 | ||||
CMV-800-10 | 60 | ||||
CMV-1250-10 | 90 | ||||
CMV-1500-10 | 110 | ||||
CMV-1800-10 | 130 | ||||
CMV-2250-10 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-2500-10 | 180 | ||||
CMV-2800-10 | 200 | ||||
CMV-3500-10 | 250 | ||||
CMV-4000-10 | 280 | ||||
CMV-4500-10 | 320 | ||||
CMV-5500-10 | 400 | 2300*1500*2300 (冷板) | / | / | |
CMV-6000-10 | 430 | ||||
CMV-7000-10 | 500 | ||||
CMV-8000-10 | 577 | ||||
CMV-9000-10 | 650 | 3000*1500*2300 | |||
CMV-10000-10 | 722 | ||||
CMV-12500-10 | 902 |
