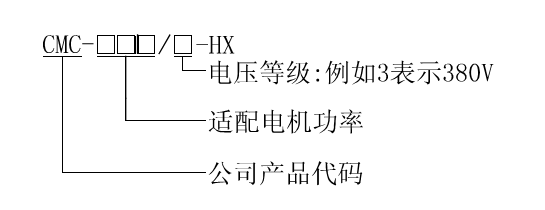

- 型號說明
- 技術特點
- 使用條件
- 規格型號

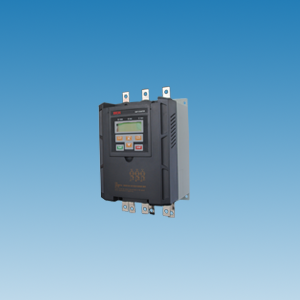

CMC-HX軟起動器一種新型智能化的異步電動機起動、保護裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件,就可實現較復雜的控制功能。而中英文界面顯示又使得操作更簡便。同時CMC-HX軟起動器內部集成電流互感器,用戶無需外配。
1、SCR觸發
閉環控制算法SCR閉環控制功能,專為標準負載和重型負載設計。用戶可根據負載情況選擇限流起動和電壓斜坡起動,實現平滑的無轉矩震蕩起動效果。
2、負載應用
參數內置十種負載類型可供用戶選擇,針對于每類負載提供起動控制曲線,使得軟起動與負載進行匹配,以達到良好的起動、停止效果。
3、多種起動、停車方式
電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線,并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載,可選擇相應的起動曲線,達到很好的起動效果。多種停車方式,可編程軟停車、自由停車、制動剎車、泵停?;A算法使得電機起動、停止更加準確、平滑。
4、通訊功能
標配Modbus RTU通訊。選配以太網/GPRS通訊模塊,方便用戶網絡連接控制,提高系統的自動化水平及可靠性。
5、模擬信號控制
用戶可輸入4—20mA或0—20mA標準信號,并可進行模擬量的上、下限設定,實現對電機起、停控制及報警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準模擬信號輸出功能。
6、全耐火材料
90KW以下為全塑殼結構,采用阻燃ABS材料加工而成,90KW及以上功率段上蓋為塑殼結構、主框架采用敷鋁鋅板材料加工而成,具有耐熱、抗腐蝕特性。
7、可外引面板
可通過機身接口將面板外引至設備操作面遠程操作,方便現場使用。
8、強大的抗干擾性
所有外部控制信號均采用光電隔離,并設置了不同的抗噪級別,適應工業環境中使用。
9、雙參數功能
具有兩套基本參數,可分別控制兩臺不同功率的電機。
10、電源頻率
自適應電源頻率50/60Hz自適應功能,方便用戶使用。
11、動態故障記憶
可以記錄10次故障。便于查找故障原因。
12、完善的保護功能
全程檢測電流及負載參數,具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、頻率錯誤等微機保護功能。
13、友好的人機界面
采用LCD液晶顯示面板,具有中英文兩種顯示界面,使編程及參數調整更加方便。
控制電源 | AC110V--AC220V±15% 50/60Hz |
三相電源 | 標準接線AC380V、690V、1140V±15%,內三角接線AC380V±15% |
標稱電流 | 18A--1200A,共23種額定值 |
適用電機 | 一般鼠籠型異步電動機 |
起動方式 | 電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線 |
停車方式 | 自由停車、軟停車、制動剎車、泵停 |
邏輯輸入 | 阻抗1.8KΩ,電源+24V |
起動頻度 | 可做頻繁或不頻繁起動,建議每小時起動不超過10次 |
保護功能 | 過流、過載、欠載、過熱、缺相、三相電流不平衡、相序檢測、電機過熱、頻率錯誤等 |
防護等級 | IP00、IP20 |
冷卻方式 | 自然冷卻或強迫風冷 |
安裝方式 | 壁掛式 |
環境條件 | 海撥超過2000米,應相應降低容量使用 環境溫度在-25+45°C之間 相應濕度不超過95%(20°C±5°C) 無易燃、易爆、腐蝕性氣體,無導電塵埃,室內安裝,通風良好,振動小于0.5G |
軟起動器外形及開孔尺寸(單位:mm 以380V為例)
型號 | 結構編號 | G | H | I | K | L | M | A | B | C | 毛重 |
CMC-008~022/3-HX | F005 | 172 | 320 | 172 | 156 | 240 | 6 | 20 | 10 | 100 | 4.5 |
CMC-030~045/3-HX | F005 | 172 | 320 | 172 | 156 | 240 | 6 | 20 | 10 | 100 | 4.7 |
CMC-055~075/3-HX | F005 | 172 | 320 | 172 | 156 | 240 | 6 | 20 | 10 | 100 | 5.1 |
CMC-090~185/3-HX | F006 | 285 | 474 | 235 | 230 | 390 | 9 | 20 | 10 | 100 | 20.6 |
CMC-220~315/3-HX | F007 | 320 | 512 | 235 | 270 | 415 | 9 | 20 | 10 | 100 | 25.6 |
CMC-400~630/3-HX | F008 | 400 | 647 | 235 | 330 | 495 | 9 | 20 | 10 | 100 | 37.6 |
75KW及以下
90KW-185KW產品
220KW-315KW產品
400KW-630KW產品
規格型號
序號 | 額定 電流(A) | 380V | 690V | 1140V | |||
適配功率(KW) | 尺寸 | 適配功率(KW) | 尺寸 | 適配功率(KW) | 尺寸 | ||
1 | 18 | 7.5 | F005 | 15 | F005 | 22 |
F005
|
2 | 24 | 11 | 22 | 33 | |||
3 | 30 | 15 | 30 | 45 | |||
4 | 39 | 18.5 | 37 | 55 | |||
5 | 45 | 22 | 45 | 65 | |||
6 | 60 | 30 | 55 | 90 | |||
7 | 76 | 37 | 75 | 110 | |||
8 | 90 | 45 | 90 | 135 | |||
9 | 110 | 55 | 110 | 165 | |||
10 | 150 | 75 | 132 | F006 | 225 | ||
11 | 180 | 90 | F006 | 160 | 280 |
F006
| |
12 | 218 | 110 | 200 | 344 | |||
13 | 260 | 132 | 250 | 400 | |||
14 | 320 | 160 | 300 | 505 |
F007
| ||
15 | 370 | 185 | 350 | 584 | |||
16 | 440 | 220 | F007 | 400 |
F007
| 695 | |
17 | 500 | 250 | 456 | 789 | |||
18 | 560 | 280 | 500 | 884 | F008 | ||
19 | 630 | 315 | 560 | F008 | 995 | ||
20 | 780 | 400 | F008 | 700 | |||
21 | 920 | 470 | |||||
22 | 1000 | 530 | |||||
23 | 1200 | 630 |
注:尺寸 F005:172×320×172、F006:285×474×235、F007:320×512×235、F008:400×647×235(寬×高×厚)
