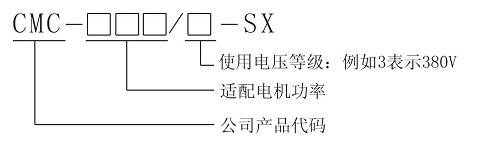

- 型號說明
- 技術特點
- 使用條件
- 規格型號

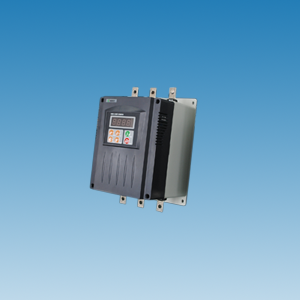

CMC-SX系列漢顯智能型軟起動器是一款基于32位ARM核微控制器開發的電機軟起動器,是一種新型智能化的異步電動機起動裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件,就可實現較復雜的控制功能。而中英文界面顯示又使得操作更趨簡便。
1、多種起動方式
限流軟起動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線,并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載,可以選擇相應的起動曲線,達到良好的起動效果?;A(chǔ)算法使得電機起動、停止更加準確、平滑。
2、先進的通訊功能
配有RS485通訊接口,方便用戶網絡連接控制,提高系統的自動化水平及可靠性。Modbus/Profibus標準協議可選,方便組態連接。
3、模擬信號控制
用戶可輸入4—20mA或0—20mA標準信號,并可在操作面板上進行模擬量的上、下限設定,實現對電機起、??刂萍皥?bào)警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準信號輸出功能。
4、強大的抗干擾性
所有外部控制信號均采用光電隔離,并設置了不同的抗噪級別,適應在的工業環境中使用。
5、雙參數功能
軟起動器同時具備兩套不同功率電機控制參數,可控制兩臺不同功率的電機。
6、多種停車方式
可編程軟停車、自由停車、制動剎車、軟停+制動剎車。
7、電源頻率自適應
電源頻率50/60Hz自適應功能。
8、動態故障記憶
多可以記錄15次故障。
9、完善的保護功能
全程檢測電流及負載參數,具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測等微機保護功能。
10、友好的人機界面
采用LCD液晶顯示面板,具有中英文兩種顯示界面。
控制電源 | AC110V--AC220V±15% 50/60Hz |
三相電源 | AC380V、660V、1140V±15% |
標稱電流 | 15A--1250A,共23種額定值 |
適用電機 | 一般鼠籠型異步電動機 |
起動斜坡方式 | 限流起動、電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線 |
停車方式 | 自由停車、軟停車、制動剎車、軟停+制動剎車 |
邏輯輸入 | 阻抗1.8KΩ,電源+15V |
起動頻度 | 可做頻繁或不頻繁起動,建議每小時起動不超過10次 |
保護功能 | 過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、漏電檢測、頻率錯誤等 |
防護等級 | IP00、IP20 |
冷卻方式 | 自然冷卻或強迫風冷 |
安裝方式 | 壁掛式 |
環境條件 | 海撥超過2000米,應相應降低容量使用 環境溫度在-25~+45°C之間 相應濕度不超過95%(20°C±5°C) 無易燃、易爆、腐蝕性氣體,無導電塵埃,室內安裝,通風良好,振動小于0.5G |
軟起動器外形及開孔尺寸(單位:mm 以380V為例)
型號 | 結構編號 | G | H | I | K | L | M | A | B | C | 毛重 |
CMC-008~022(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4 |
CMC-030~045(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4.2 |
CMC-055~075(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4.6 |
CMC-008~022(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 3.8 |
CMC-030~045(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 3.9 |
CMC-055~075(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 4.4 |
CMC-090~185 | F002 | 286 | 440 | 220 | 240 | 357 | 9 | 20 | 10 | 100 | 17.4 |
CMC-220~315 | F003 | 325 | 480 | 220 | 279 | 386 | 9 | 20 | 10 | 100 | 22.4 |
CMC-400~630 | F004 | 407 | 620 | 220 | 350 | 481 | 9 | 20 | 10 | 100 | 37.6 |
75KW及以下鐵殼產品
75KW及以下塑殼產品
90KW及以上產品
規格型號
序號 | 額定 電流(A) | 380V | 660V | 1140V | |||
適配功率(KW) | 尺寸 | 適配功率(KW) | 尺寸 | 適配功率(KW) | 尺寸 | ||
1 | 18 | 7.5 | F001 F009
| 15 |
F009
| 22 |
F009
|
2 | 24 | 11 | 22 | 33 | |||
3 | 30 | 15 | 30 | 45 | |||
4 | 39 | 18.5 | 37 | 55 | |||
5 | 45 | 22 | 45 | 65 | |||
6 | 60 | 30 | 55 | 90 | |||
7 | 76 | 37 | 75 | 110 | |||
8 | 90 | 45 | 90 | 135 | |||
9 | 110 | 55 | 110 | 165 | |||
10 | 150 | 75 | 132 | F002 | 225 | ||
11 | 180 | 90 | F002 | 160 | 280 |
F002
| |
12 | 218 | 110 | 200 | 344 | |||
13 | 260 | 132 | 250 | 400 | |||
14 | 320 | 160 | 300 | 505 |
F003
| ||
15 | 370 | 185 | 350 | 584 | |||
16 | 440 | 220 | F003 | 400 | F003 | 695 | |
17 | 500 | 250 | 456 | 789 | |||
18 | 560 | 280 | 500 | 884 | F004 | ||
19 | 630 | 315 | 560 | F004 | 995 | ||
20 | 780 | 400 | F004 | 700 | |||
21 | 920 | 470 | |||||
22 | 1000 | 530 | |||||
23 | 1250 | 630 |
注:尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(寬×高×厚)
