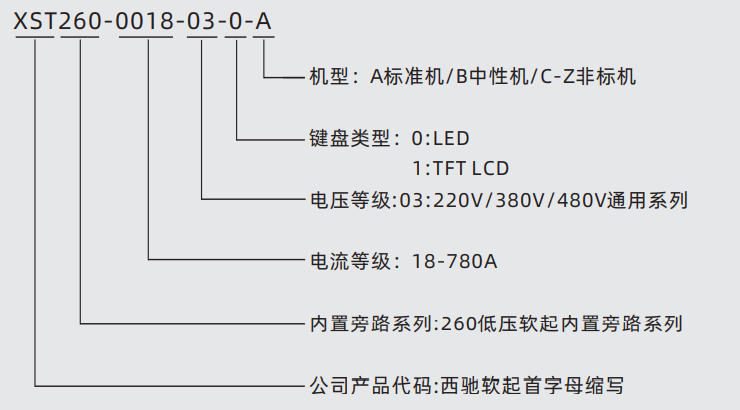

- 型號說明
- 技術特點
- 使用條件
- 規格型號

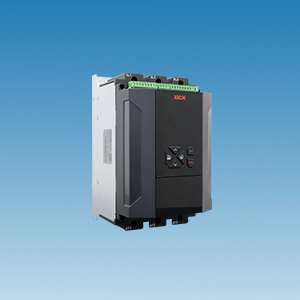

XST260系列產品是低壓全智能型內置旁路型電機軟起動器。該系列除了具備通用型軟起動器功能以外,還具有負載應用場景實現方案,其功能強大。
1、通信擴展卡
可內置Profibus 通信擴展卡。
2、可外置鍵盤+超大屏
鍵盤可快速插拔,滿足遠程操作需要。
3、電機預加熱
低溫環境下,在電機運行前對其加熱,無需外置加熱設備。
4、更全面的電機保護功能
過壓保護、欠壓保護、過流保護、過載保護、堵轉保護、旁路故障、晶閘管故障、三相電流不平衡、電機過熱保護等。
5、泵控制功能
獨有的針對泵類負載的起動、停止控制。泵起動功能減小泵類負載的起動電流;泵停功能可減小水錘效應。
6、泵清洗功能
自動清理泵內淤積,防止由于堵轉導致的過流、過載等故障。
7、風機制動功能
動力制動可使運行的負載快速停止;靜制動可使外力作用下運行的負載轉為停止狀態。
8、低速運行功能
具有低速正轉、低速反轉運行功能,可在電機正常啟動前,低速調整負載運行方向。
9、寬電源電壓范圍
滿足220V-500V主電源輸入電壓通用。
控制電源 | AC110V-220V±15%,50/60Hz |
三相電源 | AC220V,AC380V,AC480V±10% |
標稱電流 | 18A-780A,共20種額定值 |
適用電機 | 一般鼠籠型交流異步電機 |
起動方式 | 電壓斜坡、電流斜坡、泵起動控制、直接起動 |
停車方式 | 電壓斜坡、軟停、制動、自由停、泵停 |
邏輯輸入 | 阻抗1.8KΩ,電源+24V |
起動頻度 | 建議每小時起動不超過10次 |
防護等級 | 55KW及以下IP00 75KW及以上IP20 |
冷卻方式 | 55KW及以下自然冷卻 75KW及以上強制風冷 |
安裝方式 | 壁掛式,抽屜式 |
環境條件 | 海拔超過2000米,應相應降低容量使用 環境溫度在-10-+40°C之間 相應濕度不超過95%(20℃±5℃) 無易燃、易爆、腐蝕性氣體,無導電塵埃,室內安裝,通風良好,振動小于0.5G |
(以380V為例,單位MM);尺寸備注:寬(G)×高(H)×厚(I)
適配電機(kW) | 型號 | G | H | I | K | L | M | D | E | F | A/B/C | 毛重 (Kg) |
7.5~30 | XST260-0018~0060-03 |
160 |
275 | 189 | 140 | 263 | 5.5 | 92 | 66 | 66 | 50 | 5.8 |
37~55 | XST260-0076~0110-03 | 160 | 275 | 189 | 140 | 263 | 5.5 | 92 | 66 | 66 | 50 | 6.3 |
75~160 | XST260-0150~0320-03 | 285 | 450 | 295 | 240 | 386 | 9 | 174 | 178 | 144 | 50 | 25 |
185~280 | XST260-0370~0560-03 | 320 | 520 | 320 | 250 | 446 | 9 | 197 | 189 | 146 | 50 | 35.6 |
315~400 | XST260-0630~0780-03 | 490 | 744 | 344 | 400 | 620 | 11 | 306 | 220 | 162 | 50 | 84 |

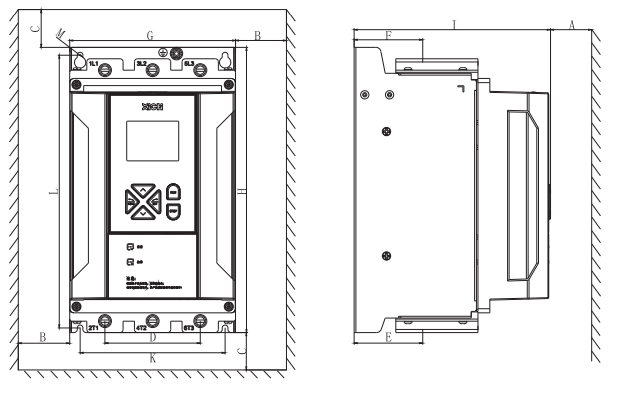

55KW以下外型尺寸

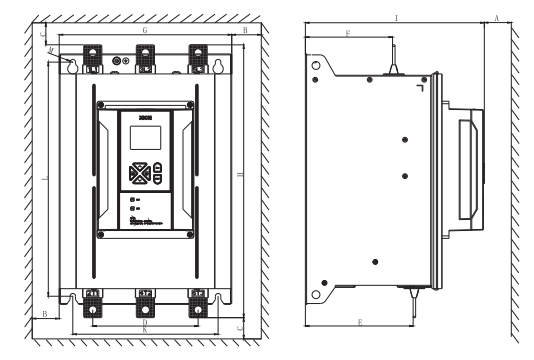

75KW-160KW外型尺寸

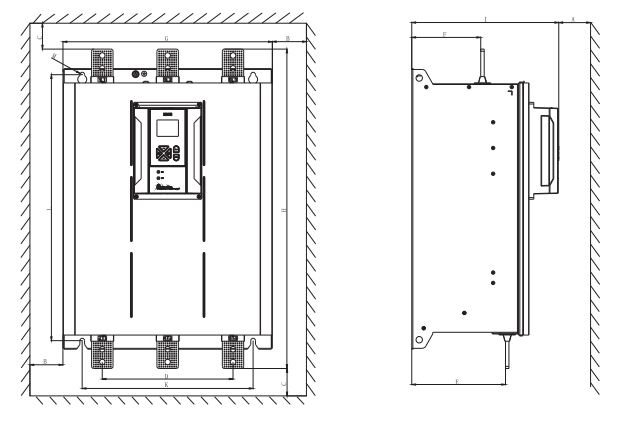

185KW-280KW外型尺寸

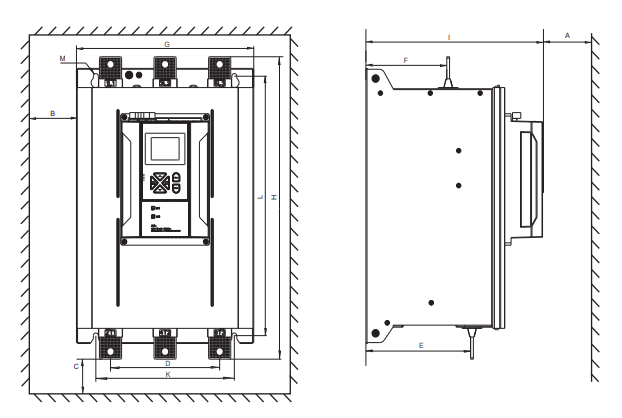

315KW-400KW外型尺寸
