低壓開關柜組成部分圖解

  • 西馳電氣
  • 2020-11-19 08:42:34

低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業,作為輸電、配電及電能轉換之用。產品符合GB7251.1-2005《低壓成套開關設備》(IDT IEC60439-1 1999)標準規定。低壓開關柜屬于列入3C認證強制性認證產品《目錄》的產品。

低壓開關柜的分類:

1、按符合標準程度分:

全型式試驗的低壓柜(TTA)

符合一種確認的型號或系列的低壓成套開關設備和控制設備,它與已通過驗證為符合標準(IEC439.1)的定性成套設備相比,不存在可能會影響性能的差異。

部分型式試驗的低壓柜(PTTA)

一種低壓成套開關設備和控制設備,它既包含通過型式試驗的設備,也包括未經型式試驗的設備,而后者是從符合有關試驗的通過型式試驗的設備派生(例如通過計算)出來的。

2、按結構分:固定式和抽出式

3、按用途分:

配電用:饋電柜 (PC:Power Center)

控制用:馬達控制柜 (MCC: Motor Control Center)

補償用:如無功功率補償柜 (電容器柜)

開關柜的基本結構

定義:為保護人身和設備安全,將開關柜獨立劃分成幾個隔室的不同方式。

隔室分類:

母線室:包括水平母線室與垂直母線室

功能單元室(開關隔室)

電纜出線室:包括電纜室

二次設備室

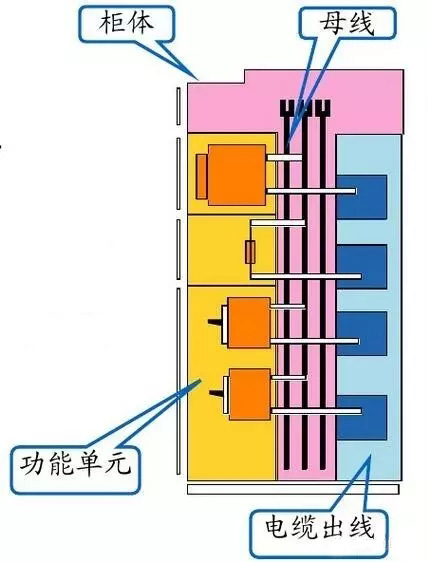

低壓開關柜組成部分圖解(圖1)

低壓開關柜的主要組成部分:

柜體:開關柜的外殼骨架及內部的安裝、支撐件

母線:一種可與幾條電路分別連接的低阻抗導體

功能單元:完成同一功能的所有電氣設備和機械部件(包括進線單元和出線單元)

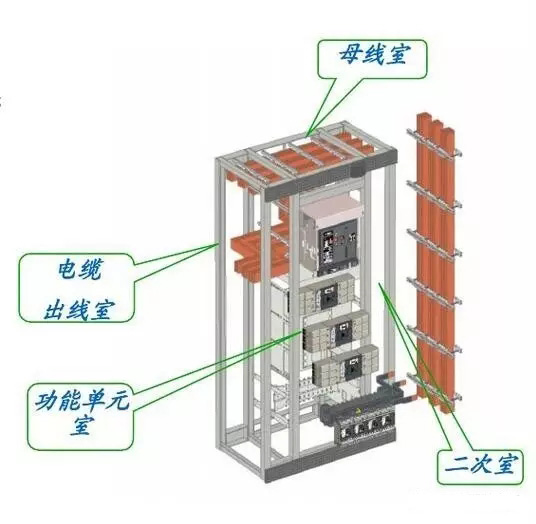

低壓開關柜組成部分圖解(圖2)
