電氣圖中的二次回路標號

一、電氣圖回路標號的基本原則

1、二次回路標號一般由3位或3位以下的數字組成

2、在垂直排列的電路圖中，標號一般是從上開始向下順序排,在水平排列的電路圖中，標號一般是從左向右順序排

3、二次回路的標號按“等電位”原則進行，連接在同一點上的所有導線電位相等，所以應標相同的標號,被線圈、繞組、各類開關、觸電或電阻、電容等所間隔的線段則視為不同的線段，應標以不同的標號

4、一般情況下

主要降壓元件（如線圈、繞組、電阻等）的一側全部用奇數標號，另一側全部用偶數標號

5、當行業和部門對某一方面的專門規定時，應按專門規定編排

二、控制回路和邏輯回路的回路標號

由于重要設備的控制回路和邏輯回路主要是直流回路,所以一般也稱直流回路的回路標號，其標號的方法如下：

1、個數代表相別，所以個數的奇偶區分極性，一般正極用奇數，負極用偶數,極性以主要降壓元件為區分點。不易區分的線段可任意選取奇偶數。

2、以標號中十位數的順序區分回路中的不同線段,例如回路標號33，其中的個位數3表示線段在正電源側,十位數3表示回路中的跳閘線段,回路標號03表示正電源側合閘回路的線段

3、以標號中百位數的順序區分不同供電電源的回路,一般情況下，實際就是指不同的各組熔斷器所屬回路,例如回路標號為101/102,其中01/02分別表示正、負電源，百位數1表示第一組熔斷器組成的控制回路,同理，201/202、和301/302分別表示第二組和第三組控制回路,而203表示第二組控制回路中的合閘回路中處于正電源側的一個線段,如果只有一組熔斷器，則百位數可以省略，例如可編為01/02/03/33等。

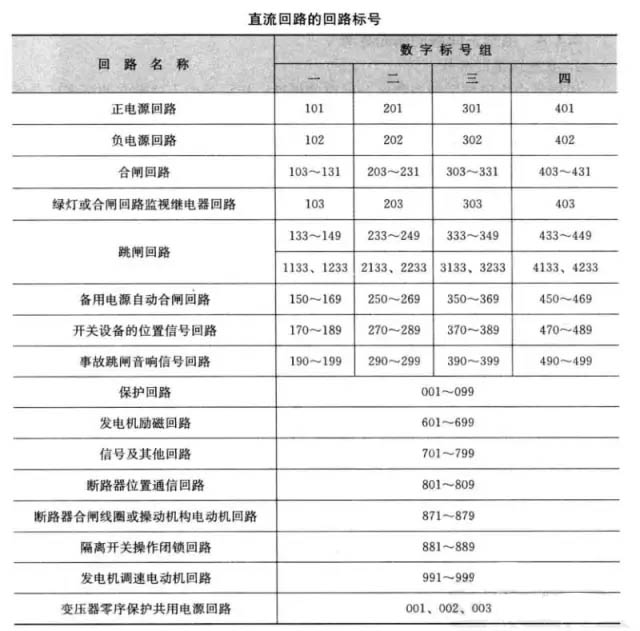

下圖為電力行業使用較多的直流回路的回路標號

三、交流二次回路的回路標號

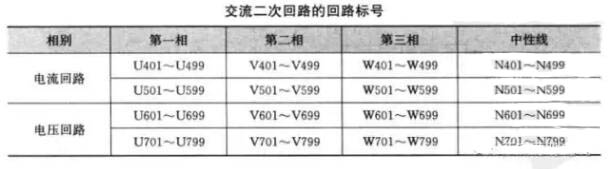

交流二次回路的回路標號是指,交流電流回路（電流互感器二次回路）和電壓回路（電壓回路的二次回路）的回路標號基本原則,是采用3位數字并在前面加相別的方法組成,電流回路的數字范圍為401-599,電壓回路的數字范圍為601-799,見下表：

四、交流邏輯控制回路的標號

交流邏輯控制回路（包括保護裝置和斷路器的交流控制回路）的標號，標號原則與直流控制回路基本相同，字范圍在0-399之間

摘錄自《學看電氣二次回路圖》電子書 盛國林

整體式原理圖的特點主要有：

1、整體式原理圖中的各種電氣設備都采用圖形符號，并用集中表示法繪制。例如，繼電器的線圈和觸點是畫在一起，電工儀表的電壓線圈和電流線圈也是畫在一起的，這樣，就使得二次設備之間的相互連接關系表現的比較直觀，使讀者對整個二次系統有整體的認識。

2、對于圖的布置，習慣上一次回路采用垂直布置，二次回路采用水平布置。

3、在整體式原理圖中，各個電氣設備圖形符號按照《電氣設備常用基本文字符號》的規定標注相應的項目代號。由于這種圖主要用于表示二次回路裝置的工作原理和構成整套裝置所需要的設備，而且各設備之間的聯系也是以設備的整體連接來描述，并沒有給出設備的內部接線、設備引出端的編號和導線的編號，沒有給出與本圖有關的電源、信號等具體接線，因而，并不具備完整的使用價值，不能用于現場安裝接線與查找故障等。特別是對于某些復雜的裝置，由于二次設備較多，接線復雜，若對每個元件都用整體形式表述，將會對圖紙設計和閱讀帶來較大的困難，因此，對于比較復雜的裝置或系統，其二次回路接線圖的繪制應采用展開式原理圖方式。

什么是二次回路原理接線圖中的展開式原理圖？

展開式原理圖是按照各個回路的功能布置，將每套裝置的交流電流回路、交流電壓回路和直流回路等分開表示、獨立繪制，同時也將儀表、繼電器等的線圈、觸點分別繪制在所屬的回路中。與整體式原理圖相比較，其特點是線路清晰、易于理解整套裝置的動作程序和工作原理，特別是當接線裝置二次設備較多時，其優點更加突出。

展開式原理圖的繪制一般遵循以下幾個原則：

1、主回路采用粗實線，控制回路采用細實線繪制。

2、主回路垂直布置在圖的左方或上方，控制回路水平線布置在圖的右方或下方。

3、控制回路采用水平線繪制，并且盡量減少交叉，盡可能按照動作的順序排列，這樣便于閱讀。

4、全部電器觸點是在開關不動作時的位置繪制。

5、同一電氣設備元件的不同位置，線圈和觸點均采用同一文字符號說明。

6、每一接線回路的右側一般應有簡單文字說明，并分別說明各個電氣設備元件的作用。

7、在變配電站的高壓側，控制回路采用直流操作或交流操作電源，一般采用小母線供電方式，并采用固定的文字符號區分各個小母線的種類和用途。

8、為了安裝接線及維護檢修方便，在展開式原理圖中，將每一回路及電氣設備元件之間的連接相應標號，并按用途分組。（來源：筑龍網）
